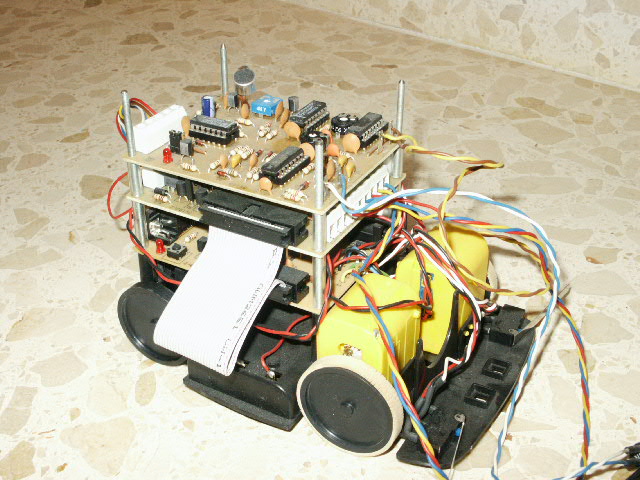

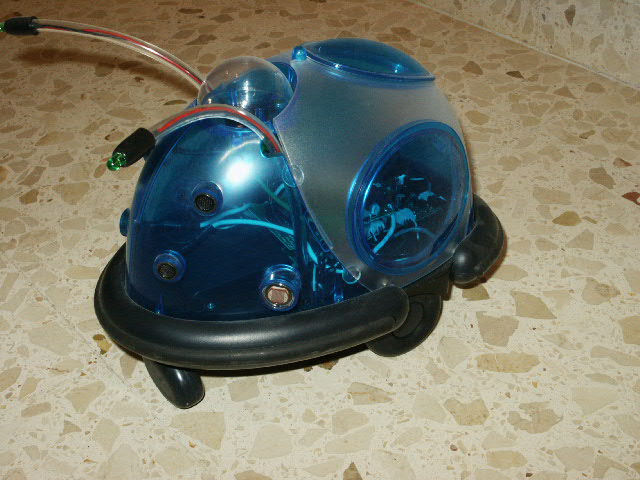

Este esta relizado completamente por mi incluida las placas.

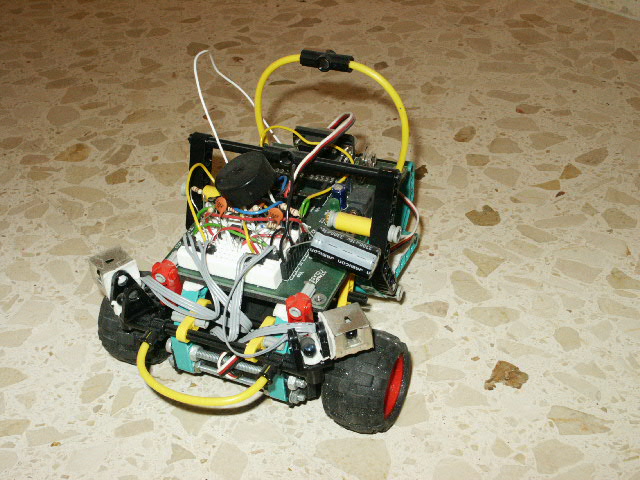

1 BasicStampII
1 Amplificador de audio
2 DIRRS de sharp GP2D02 IR Module
1 GP1U52
1 L298 para los motores hasta 2A
2 Motores Worm Gearset de Tamiya
Pulsa en las fotos para ver la imagen con mas detalle.
|
|
|

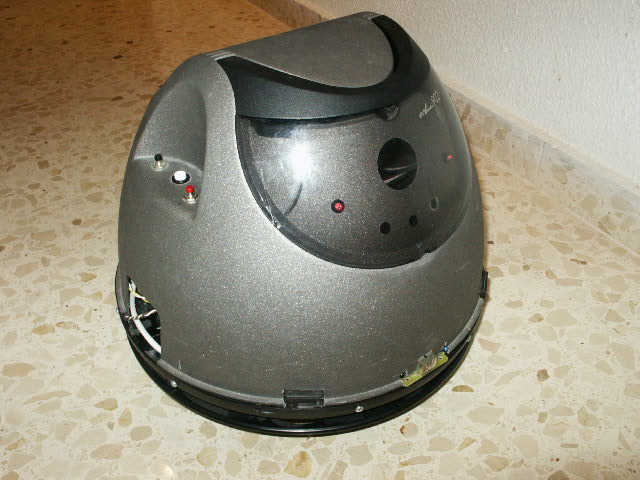

| Aqui estan algunos de los robot que tengo y que ire situando en la web a demas de sus esquemas, circuitos y programas.
Realizacion propia:

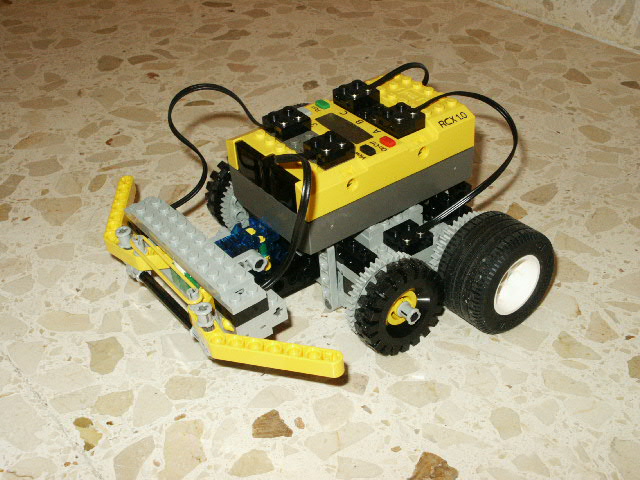

Comerciales:

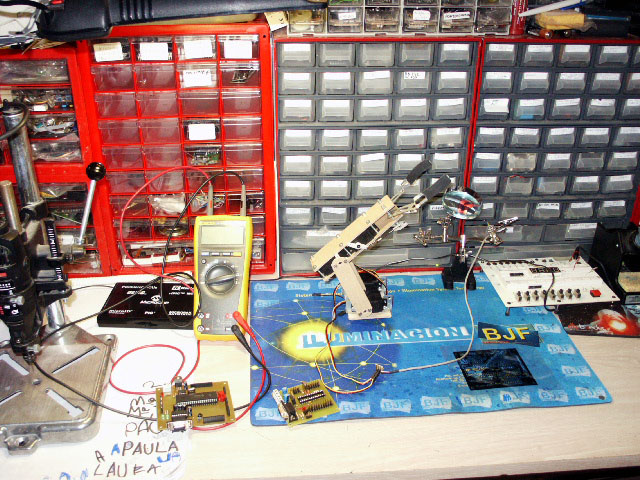

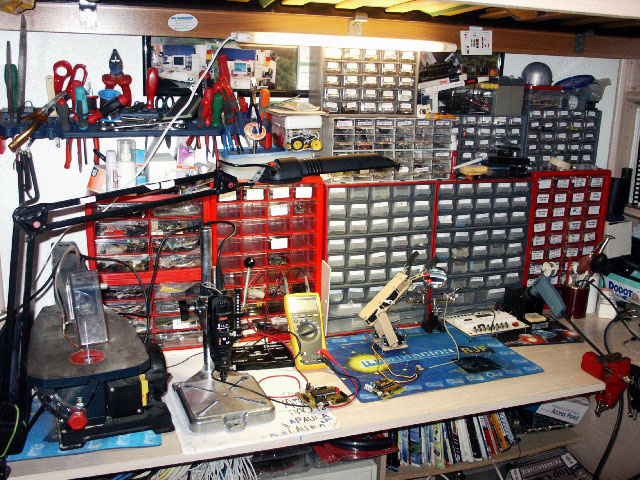

Mesa de trabajo.
|
|
|
 |

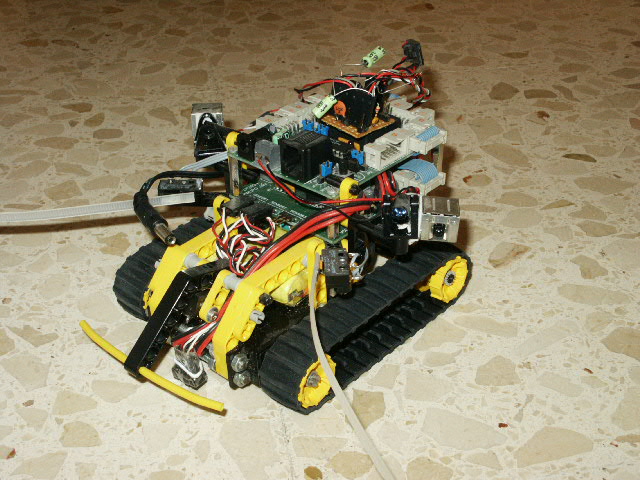

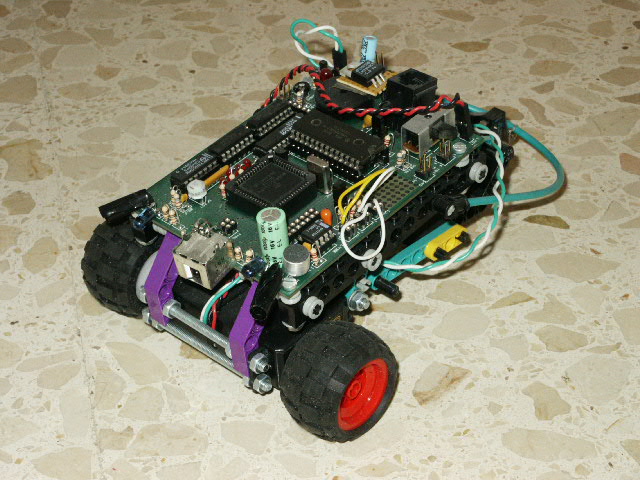

Este esta relizado con la placa de MICROBOTICA la CT6811 y una modificacion de los planos del microbot TRITT de MICROBOTICA
1 CT6811
1 CT293+
2 GP1U52
2 servo Motores de FUTABA
2 jumpers
Pulsa en las fotos para ver la imagen con mas detalle.
|
|
|
|
|
|
|

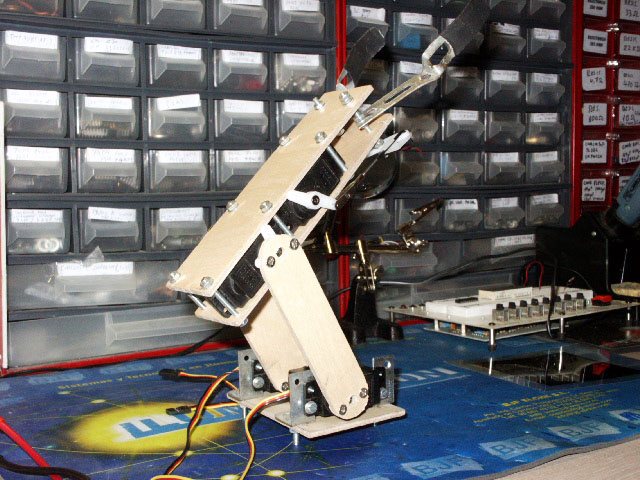

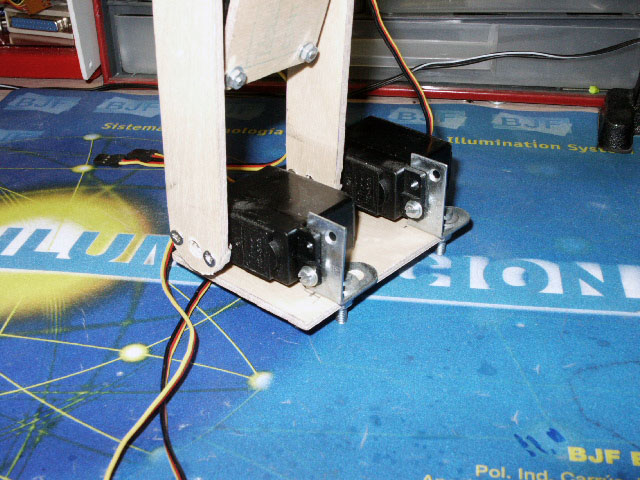

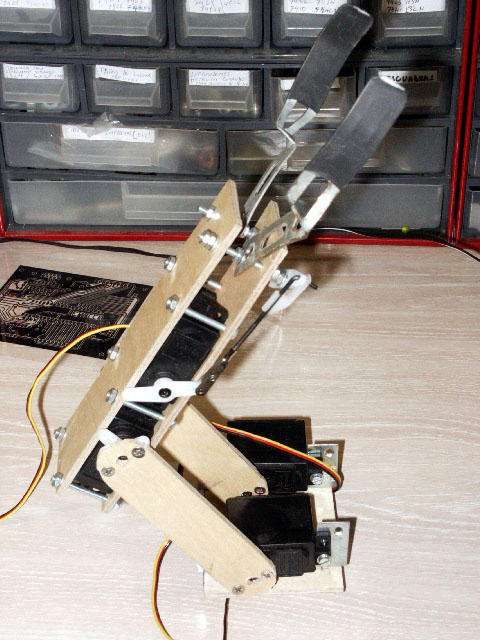

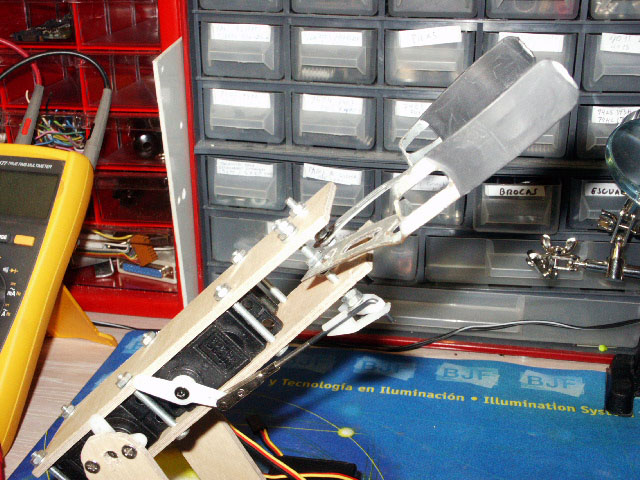

Este brazo que he construido lo montare pronto en el robot. Esta montado en un chasis de contrachapado y contiene 4 servos mas uno para el giro que ira montado en la base.
El diseño es de la revista francesa MICROS & ROBOTS donde lo montan en chasis de baquelita y fibra de vidrio
Pulsa en las fotos para ver la imagen con mas detalle.
|
|
|
 |

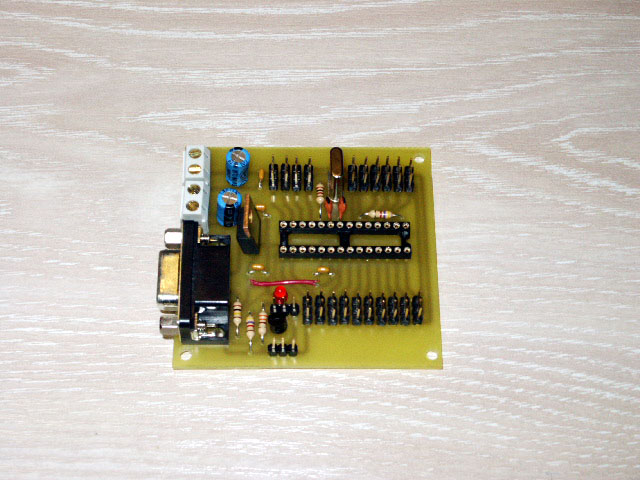

Esta placa esta diseñada para controlar el brazo en las pruebas.
La placa la saque de un diseño de la revista francesa MICROS & ROBOTS.
Puede controlar 20 servos con un 16F873
Pulsa en las fotos para ver la imagen con mas detalle.
|
|
|
|

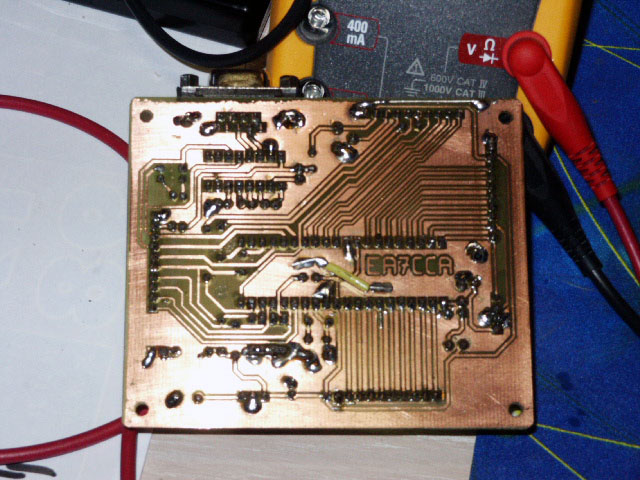

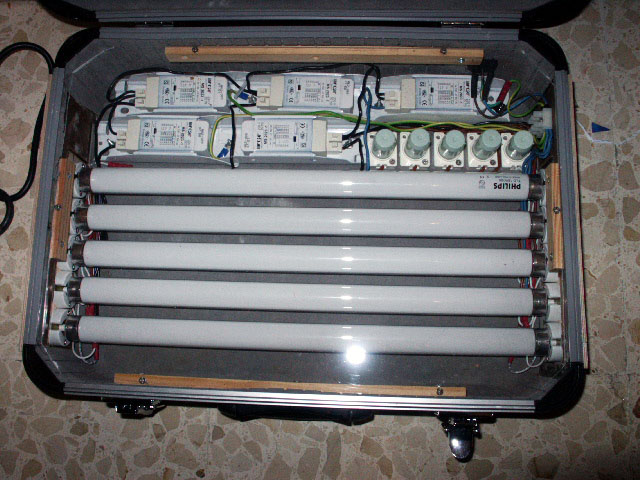

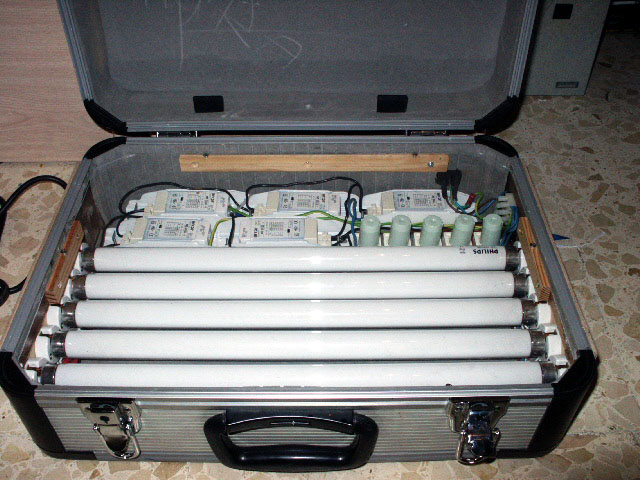

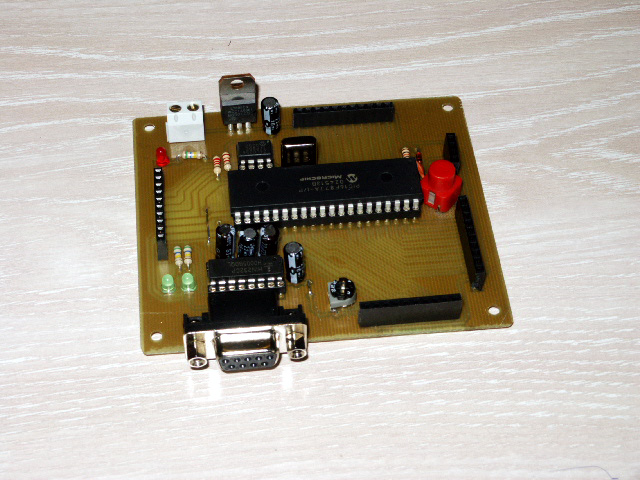

Esta es la insoladora que me he construido y me estrenado con la placa de PACALACONCURSO la 16F877 ya que siempre he realizado las placas con transfer (hojas azules que al plancharla contra la placa se quedan grabadas, no son las mismas que se usan para grabar camisetas lo digo por si acaso alguien lo prueba) y en estas fiesta que podía adelantar algo resulta que no quedan en la tienda de electrónica y no reciben hasta pasadas las fiestas.
Me decidí montar la insoladora para tener todas las posibilidades de construir las placas pero también digo que con los transfer me libro de usar revelador e insoladora o se planchar y listo.
Por ese motivo veréis un puente de masa en la placa 16F877 por que me pase insolando y se comió unas pistas muy finas que servían de masa.
La idea de la insoladora la saque de la web de José Manuel García.
http://213.97.130.124/pcbs/pcbs.htm
Pulsa en las fotos para ver la imagen con mas detalle.
|
|
|
|
|
|
